اجزای واترپمپ کامیون و اتوبوس شامل پوسته، پروانه (ایمپلر)، شفت، بلبرینگ، مکانیکال سیل (فیبر و فنر) و فولی محرک است که با همکاری هم، جریان مداوم مایع خنککننده را در موتورهای سنگین دیزلی تضمین میکنند. خرابی یا کیفیت پایین هر یک از این ۶ قطعه حیاتی میتواند باعث نشت آب، استهلاک شدید موتور و در نهایت توقف پرهزینه خودرو در جاده شود؛ به همین دلیل، انتخاب قطعات اصلی و استاندارد اهمیت فوقالعادهای دارد. اگر به دنبال حفظ سلامت موتور و پیشگیری از هزینههای سنگین تعمیرات هستید، میتوانید انواع واترپمپ ماشین سنگین و قطعات یدکی را با بالاترین کیفیت و ضمانت از یکتا پارت بررسی و خریداری کنید.

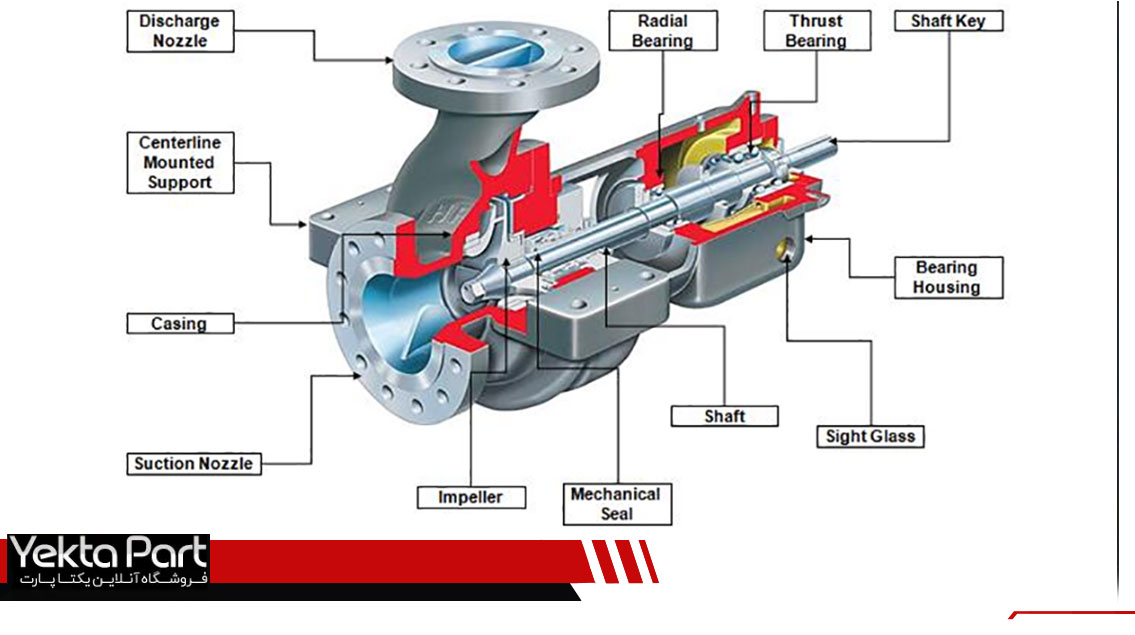

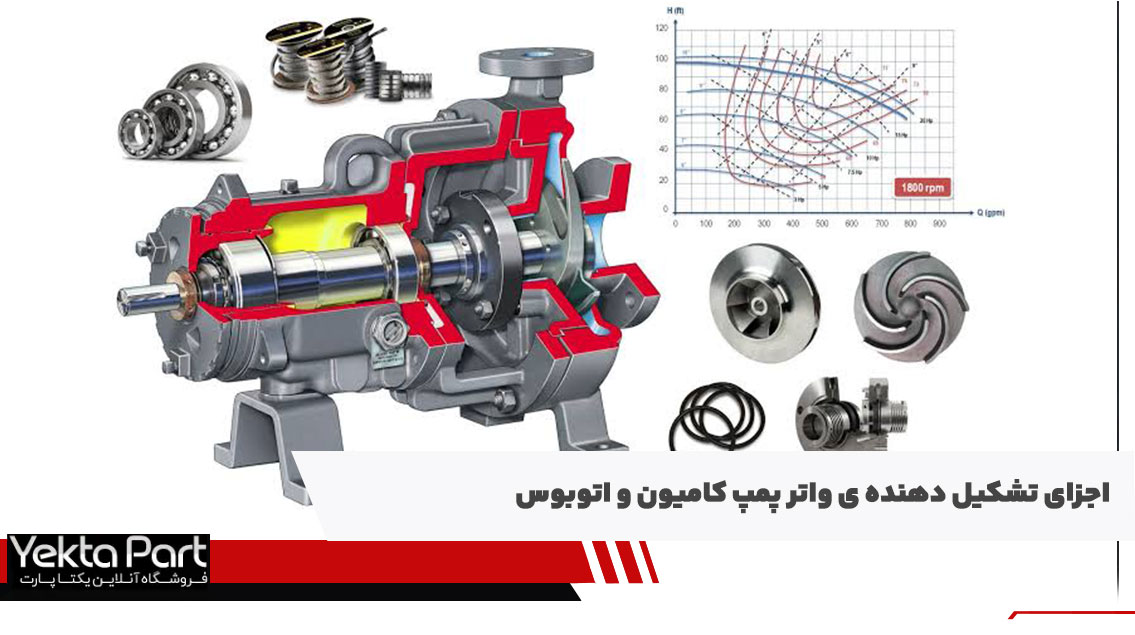

معرفی اجزای اصلی تشکیل دهنده واتر پمپ در موتورهای دیزل سنگین
واترپمپ موتورهای دیزل سنگین مانند یک قلب نبضدار، جریان مداوم مایع خنککننده را در سراسر سیستم روانه میکند تا دما در محدوده ایمن باقی بماند. این قطعه حیاتی، ساختاری یکپارچه اما متشکل از اجزای مکانیکی متعددی دارد که خرابی یا کیفیت پایین هریک، کل فرایند خنککاری را مختل میکند. آگاهی از عملکرد این بخشها نه تنها به تشخیص سریعتر مشکلات فنی کمک میکند، بلکه راهنمای قدرتمندی برای خرید اجزای واترپمپ ماشین سنگین با بالاترین کیفیت خواهد بود.
| نام قطعه | جنس متریال ساخت | وظیفه اصلی در یک نگاه |
| پوسته یا بدنه | چدن آلیاژی یا آلومینیوم فشرده | نگهداری قطعات، هدایت جریان مایع و اتصال به بلوک موتور |
| پروانه (ایمپلر) | چدن ضدسایش، برنج یا پلیمر مهندسی | ایجاد نیروی گریز از مرکز برای گردش مایع خنککننده |
| شفت(محور) | فولاد آلیاژی سختکاریشده | انتقال نیروی چرخشی از فولی به پروانه |
| بلبرینگ و یاتاقان | فولاد مقاوم در برابر بار شعاعی/محوری | تسهیل چرخش روان شفت و کاهش اصطکاک |
| مکانیکال سیل (فیبر و فنر) | سرامیک، گرافیت و استیل ضدزنگ | آببندی کامل برای جلوگیری از نفوذ آب به بخش بلبرینگ |
| فولی (پولی) محرک | فولاد یا چدن ماشینکاریشده | دریافت نیروی چرخشی از تسمه پروانه موتور |
پوسته یا بدنه (Body/Housing)
پوسته، بدنه اصلی و محفظه بیرونی واترپمپ است که کلیه اجزای داخلی را درون خود جای میدهد. وظیفه اصلی پوسته، هدایت جریان مایع خنککننده به سمت مجاری موتور و اتصال محکم واترپمپ به بلوک است. این قطعه به دلیل تحمل فشار بالای سیال و نوسانات دمایی موتور، معمولاً از چدن آلیاژی مقاوم یا آلومینیوم ساخته میشود. کیفیت ساخت بدنه تاثیر مستقیمی بر قیمت قطعات واترپمپ کامیون دارد، چرا که پوستههای بیکیفیت دچار ترکخوردگی و پوسیدگی زودهنگام میشوند.
پروانه یا ایمپلر (Impeller)
پروانه یا ایمپلر، قطعهای چرخنده درون واترپمپ است که عملکردی شبیه به توربین دارد. با چرخش پروانه، نیروی گریز از مرکز ایجاد شده و مایع خنککننده با فشار مناسب به درون سیستم خنککاری پمپاژ میشود. جنس این قطعه در موتورهای دیزل از اهمیت بالایی برخوردار است، زیرا کوچکترین خوردگی یا شکستگی پرهها، دبی جریان آب را کاهش داده و منجر به داغ شدن موتور میشود.
شفت یا محور مرکزی (Shaft)
شفت، میلهای فولادی و سختکاریشده است که در مرکز واترپمپ قرار دارد و نقش رابط مکانیکی را ایفا میکند. این محور مرکزی، گشتاور چرخشی را از پولی محرک دریافت کرده و مستقیم به پروانه منتقل میکند. شفت واترپمپ کامیون و اتوبوس باید توان تحمل گشتاور و فشارهای شدید مکانیکی را داشته باشد تا در کارکردهای طولانیمدت دچار تاببرداشتن یا شکستگی نشود.
بلبرینگها و یاتاقانها (Bearings)
بلبرینگها تکیهگاههای اصلی شفت هستند که امکان گردش نرم، روان و بدون لرزش محور مرکزی را فراهم میکنند. در موتورهای سنگین معمولاً از بلبرینگهای دو ردیفه مقاوم استفاده میشود تا در برابر بارهای شعاعی و محوری طولانیمدت دوام بیاورند. خرابی بلبرینگ با صداهای ناهنجار و زوزه مانند همراه است و در صورت نادیده گرفته شدن، به قفل شدن واترپمپ میانجامد
واشر آببندی و مکانیکال سیل (Mechanical Seal)
مکانیکال سیل که در بازار به عنوان «فیبر و فنر» یا «کاسهنمد آببند» نیز شناخته میشود، حیاتیترین بخش برای جلوگبری از نشتی است. این قطعه مرز میان بخش خیس (پروانه و مایع) و بخش خشک (شفت و بلبرینگ) را کاملاً آببندی میکند. اگر مکانیکال سیل آسیب ببیند، سیال خنککننده وارد بخش بلبرینگها شده، گریس آن را میشوید و باعث خرابی سریع واترپمپ میشود. آگاهی از کیفیت این واشرها نقش مهمی در بررسی قیمت قطعات واترپمپ کامیون و انتخاب گزینه مناسب ایفا میکند.
فولی یا پولی محرک (Pulley)
فولی قطعهای دایرهای شکل است که بر روی سر بیرونزده شفت نصب میشود و از طریق تسمهپروانه به میللنگ موتور متصل است. وظیفه فولی، دریافت نیروی مکانیکی از تسمه و انتقال حرکت چرخشی به شفت واترپمپ است. ساخت دقیق و همراستایی فولی مانع از ساییدگی نامتوازن تسمه و وارد آمدن فشار غیرمجاز به بلبرینگهای واترپمپ میشود. شما میتوانید انواع پولیها و تجهیزات وابسته را با اطمینان خاطر از مجموعه لوازم یدکی یکتاپارت تامین کنید.
واتر پمپ ماشین سنگین چگونه کار می کند ؟
عملکرد واترپمپ در موتورهای دیزل سنگین شاید در ظاهر ساده به نظر برسد، اما یک چرخه مکانیکی فوقالعاده دقیق و مداوم است که بدون وقفه، دمای سوزان موتور کامیون یا اتوبوس را کنترل میکند. اگر بخواهیم چرخه کارکرد این سیستم را به صورت مرحلهبهمرحله مرور کنیم، فرایند به ترتیب زیر اتفاق میافتد:
1. دریافت نیروی محرکه از موتور: با روشن شدن موتور دیزل، چرخش میللنگ از طریق تسمهپروانه (تسمه دینام/موتور) به فولی محرک واترپمپ منتقل میشود.
2. انتقال گشتاور به پروانه: فولی، این حرکت چرخشی را به شفت مرکزی منتقل کرده و بلبرینگها امکان گردش نرم و بدون اصطکاک شفت را فراهم میسازند.
3. ایجاد نیروی گریز از مرکز توسط ایمپلر: با چرخیدن شفت، پروانه (ایمپلر) با سرعت بالا در دل مایع خنککننده شروع به دوران میکند. این چرخش، یک نیروی گریز از مرکز شدید ایجاد کرده و آب را با فشار زیاد به سمت مجاری خنککاری بلوک موتور و سرسیلندر میفرستد.
4. جذب حرارت و انتقال به رادیاتور: مایع خنککننده با عبور از اطراف سیلندرها، گرمای مخرب موتور را به خود جذب کرده و سپس راهی رادیاتور میشود تا در آنجا توسط جریان هوا دوباره خنک شده و این سیکل از نو تکرار شود.
5. محافظت همزمان با مکانیکال سیل: در تمام طول این فرایند، قطعه مکانیکال سیل (فیبر و فنر) مانع از نفوذ مایع خنککننده به بخش خشک (شفت و بلبرینگها) میشود تا سیستم بدون خرابی به کار خود ادامه دهد.
یک لحظه اختلال در این چرخه به معنای افزایش ناگهانی آمپر آب، سوختن واشر سرسیلندر و گیرپاژ کردن موتور دیزل خواهد بود. به همین علت، بررسی دورهای و استفاده از قطعات اورجینال اهمیت فراوانی دارد.
برای کسب اطلاعات بیشتر و آشنایی با قطعات ماشین سنگین بر روی اینک مورد نظر کلیک کنید.
راهنمای خرید قطعات مجموعه واترپمپ کامیون و اتوبوس
تعویض واترپمپ یا اجزای داخلی آن در خودروهای سنگین، یک اقدام پیشگیرانه و حیاتی برای حفظ سلامت موتور است. برای اینکه از خریدی هوشمندانه تا نصب اصولی و بیدردسر قطعه خیالی آسوده داشته باشید، باید سه نکته کلیدی خرید و مراحل تعویض استاندارد را مد نظر قرار دهید.
- تطابق دقیق قطعه با مدل موتور دیزل: موتورهای سنگین (مانند ولوو، اسکانیا، بنز، مان و...) طراحیهای کاملاً متفاوتی در سیستم خنککاری دارند. پیش از ثبت سفارش، حتماً شماره فنی (Part Number) قطعه قبلی یا مدل دقیق موتور را چک کنید.
- کیفیت متریال ساخت: به جنس پروانه (چدن ضدسایش یا پلیمر مقاوم) و کیفیت مکانیکال سیل (فیبر و فنر) توجه ویژه داشته باشید. قطعات ارزان و بیکیفیت بازار در برابر فشار و دمای بالای سیال دیزل بهسرعت دچار خوردگی و نشتی میشوند.
- خرید از مرجع معتبر: به دلیل وجود قطعات تقلبی در بازار لوازم یدکی خودروهای سنگین، بررسی قیمت قطعات واترپمپ کامیون و اطمینان از اصل بودن کالا شرط اول خریدی موفق است.
مراحل گامبهگام تعویض مجموعه واترپمپ
تخلیه کامل مایع خنککننده:صبر کنید تا موتور کاملاً سرد شود. شیر تخلیه رادیاتور را باز کرده و ضدیخ و مایع خنککننده را درون یک ظرف تمیز تخلیه کنید. هرگز زمان گرم بودن موتور اقدام به تخلیه نکنید.
باز کردن تسمه و فولی محرک: با استفاده از ابزار مخصوص، کشش تسمهپروانه را آزاد کرده و تسمه را از روی فولی واترپمپ بردارید. سپس پیچهای فولی محرک را باز کرده و آن را جدا کنید.
جداسازی واترپمپ قدیمی: پیچهای اتصال بدنه (پوسته) واترپمپ به بلوک موتور را به صورت ضربدری باز کرده و واترپمپ قدیمی یا معیوب را با احتیاط از محل خود خارج کنید.
پاکسازی و آمادهسازی محل نشستن واشر: سطح تماس بلوک موتور و واترپمپ را از هرگونه واشر قدیمی، زنگزدگی یا چسب حرارتی کاملاً پاک کنید تا سطح کار کاملاً صاف و عاری از آلودگی شود.
نصب واترپمپ و مکانیکال سیل جدید: واشر آببندی یا مکانیکال سیل جدید را در جای خود قرار داده و مجموعه واترپمپ جدید را روی بلوک موتور ببندید. پیچها را با ترکمتر و طبق گشتاور پیشنهادی سازنده محکم کنید.
مراحل پایانی و هواگیری سیستم: فولی و تسمه را مجدداً نصب کنید. سیستم را با ضدیخ و مایع خنککننده استاندارد پر کرده، موتور را روشن کنید و حتماً فرایند هواگیری را انجام دهید تا از نبود حباب هوا اطمینان حاصل شود.
در مقاله نحوه تعویض واترپمپ اطلاعات بیشتری در اینباره بخوانید.
تضمین اصالت و بهترین قیمت با یکتا پارت
نگهداری از خودروی سنگین نیازمند قطعاتی است که در سختترین شرایط جاده و زیر بارهای سنگین، کم نیاورند. مجموعه لوازم یدکی یکتاپارت با تامین مستقیم و بیواسطه قطعات اورجینال، این امکان را فراهم کرده تا با خیالی آسوده به بررسی قیمت قطعات واترپمپ کامیون پرداخته و قطعات اصل را با بالاترین کیفیت خریداری کنید. اگر برای انتخاب و خرید اجزای واترپمپ ماشین سنگین متناسب با مدل کامیون یا اتوبوس خود نیاز به مشاوره تخصصی دارید، همین حالا میتوانید با کارشناسان یکتا پارت تماس بگیرید یا از بخش محصولات سایت دیدن فرمایید.
سوالات متداول
۱. چگونه از خرابی زودهنگام و داغ کردن واترپمپ در خودروهای سنگین جلوگیری کنیم؟
اصلیترین روش، تعویض به موقع مایع خنککننده و استفاده مداوم از ضدیخ/ضدجوش باکیفیت و استاندارد دیزل است. ضدیخ علاوه بر جلوگیری از یخزدگی، از زنگزدگی، ایجاد رسوب و خوردگی پروانه (ایمپلر) و مکانیکال سیل جلوگیری میکند. همچنین سرویس دورهای تسمهپروانه و چک کردن میزان سفتی آن مانع از فشار اضافه به بلبرینگها میشود.
۲. وظیفه اصلی واترپمپ در موتور دیزل چیست و در صورت از کار افتادن آن چه اتفاقی میافتد؟
وظیفه اصلی واترپمپ، پمپاژ و چرخش مداوم مایع خنککننده در سراسر بلوک موتور و سرسیلندر برای جذب گرمای حاصل از احتراق است. در صورت خرابی یا قفل کردن واترپمپ، جریان آب متوقف شده، موتور در چند دقیقه جوش میآورد و خطرات سنگینی مانند سوختن واشر سرسیلندر، تاب برداشتن سرسیلندر و حتی گیرپاژ کامل موتور (سوختن موتور) رخ میدهد.
۳. هر چند وقت یکبار باید واترپمپ کامیون یا اتوبوس تعویض شود؟
بهطور متوسط، طول عمر مفید واترپمپ در خودروهای سنگین بین ۱۰۰ تا ۱۵۰ هزار کیلومتر کارکرد است. با این حال، در صورت مشاهده هرگونه نشتی مایع از منفذ زیر پوسته، صداهای ناهنجار زوزه از بلبرینگ یا بازی کردن شفت، باید بلافاصله اقدام به تعویض مجموعه واترپمپ نمود و منتظر کیلومتر تعویض نماند.
۴. اگر مایع خنککننده از سوراخ تخلیه (Weep Hole) زیر واترپمپ نشت کند، علت چیست و چه باید کرد؟
نشت آب از این سوراخ نشاندهنده خرابی و رد کردن مکانیکال سیل (فیبر و فنر) است. این سوراخ به عنوان یک هشداردهنده طراحی شده تا آب وارد بلبرینگها نشود. در صورت مشاهده نشتی، قطعه فیبر و فنر یا کل مجموعه واترپمپ باید فوراً تعویض شود، زیرا ادامه رانندگی باعث شسته شدن گریس بلبرینگ و قفل شدن ناگهانی واترپمپ میشود.
۵. سفت بودن بیش از حد تسمهپروانه چه آسیبی به واترپمپ میزند؟
سفتی غیرمجاز تسمهپروانه فشار شعاعی زیادی به فولی و در نتیجه شفت و بلبرینگهای واترپمپ وارد میکند. این فشار مداوم باعث لق شدن شفت، خراب شدن زودرس بلبرینگها و در نهایت نشتی از کاسهنمد آببند میشود. کشش تسمه باید همیشه طبق استاندارد دفترچه خودرو تنظیم شود.
